Гранулирование и грануляторы

Предлагаем грануляторы и смесители, которые могут быть использованы при создании новых или модернизации действующих производств, связанных с переработкой сыпучих материалов, увлажненных порошков и паст.

ГРАНУЛЯТОРЫ

ВИД

ПРИМЕНЕНИЕ

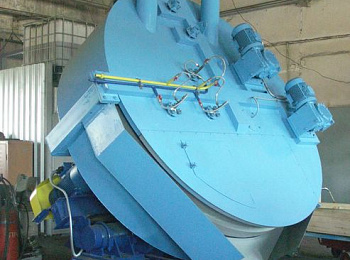

Грануляторы тарельчатые тип «Т» непрерывного действия

Производительность от 0, 5 до 13 т/ч

Грануляторы тарельчатые тип «Т»

  • Гранулирование порошков (сыпучих материалов) с добавлением связующей жидкости

Грануляторы тарельчатые предназначены для получения методом окатывания шарообразных гранул с размерами в диапазоне от 3 до 20 мм при переработке потоков 0,2 до 12 т/ч.

Рабочий орган гранулятора - тарель с плоским днищем и электромеханический привод вращения. Тарель закрыта крышкой, на которой установлены направляющая потока, форсунки для введения связующего, устройства для очистки днища и борта тарели от налипшего продукта, технологические штуцера и люки.

Форсунки помещены в шаровые шарниры для подачи связующей жидкости в любую точку движущегося слоя. Гранулятор имеет возможность плавного регулирования частоты вращения тарели и регулирования угла наклона тарели в диапазоне 45-75 град, с помощью индивидуального привода.

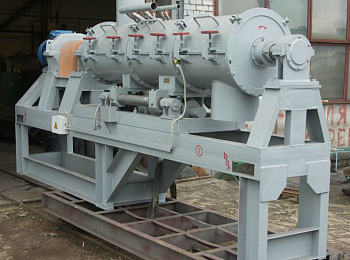

Грануляторы (смесители) роторные, тип «Р» непрерывного действия

Производительность от 0, 5 до 200 т/ч

Грануляторы роторные тип «Р»


  • Гранулирование порошков (сыпучих материалов) с добавлением связующей жидкости
  • Смешивание порошков (сыпучих материалов)

Эффективность работы смесителя обеспечивается турбулентным характером создаваемого потока частиц и очисткой корпуса от налипшего продукта без остановки процесса. Смесители-грануляторы «Р» - предназначены для непрерывных процессов получения гомогенных смесей или гранул в виде крупки с размерами 0,2-4,0 мм при переработке потоков от 0,2 до 100 м3/ч. Основа смесителя – гранулятора это высокооборотный ротор, помещенный в цилиндрический корпус с форсунками и устройство перемещения корпуса относительно ротора.


Грануляторы (смесители) роторные, тип «ТЛ» периодического действия

Производительность до 3,5 м3

Грануляторы роторные, тип «ТЛ»


  • Гранулирование порошков (сыпучих материалов) с добавлением связующей жидкости
  • Смешивание порошков (сыпучих материалов)

Эффективность работы обеспечивается турбулентным характером потока частиц, создаваемого высокооборотным ротором, помещенным во вращающуюся наклонную камеру.

Смесители-грануляторы «ТЛ» - предназначены для периодических процессов получения гомогенных смесей или гранул в виде крупки или шарообразной формы с размерами 0,2-4,0 мм с выходом товарных фракций до 80 %. Разовая загрузка от 1,5 до 500 л. Время смешивания или гранулирования не превышает 10 мин.



Грануляторы (смесители) роторные, тип «РП» периодического действия

Производительность до 2,5 м3

Грануляторы роторные тип «РП»


  • Гранулирование порошков (сыпучих материалов) с добавлением связующей жидкости
  • Смешивание порошков (сыпучих материалов)

Смесители – грануляторы типа «РП» могут выполнять следующие функции: смешивание порошков и гранулирование порошков с добавлением связующей жидкости.

Конструкция представляет собой цилиндрический корпус оборудованный штуцером загрузки, выгрузочным клапаном, устройствами для введения жидкой фазы, сервисными люками. Внутрь корпуса помещен ротор и высокооборотные ножевые головки. На роторе установлены перемешивающие инструменты двух типов – плужные и лопастные. Частота вращения ротора регулируется с помощью преобразователя частоты. Разовая загрузка от 30 до 350 л. Продолжительность процесса 3-10 минут.

В комплекте поставляется пульт для управления для работы в полуавтоматическом режиме.



Грануляторы формования шнековые, тип «ФШ» непрерывного действия

Производительность от 0, 1 до 2,5 т/ч

Грануляторы формования шнековые тип «ФШ»


  • Гранулирование увлажненных порошков и паст

Получаемые гранулы имеют форму цилиндров диаметром 1,0 – 10,0 мм произвольной или определенной длины. Длина гранул изменяется регулированием скорости вращения срезающих ножей.

Грануляторы тип ФШ (формования шнековые) обеспечивают получение гранул из пастообразных материалов и увлажненных порошков.

Гранулятор представляет собой цилиндрический корпус с фильерой, в который помещен шнек. Равномерная подача массы к шнеку достигается двумя призматическими валками–нагнетателями. Шнек заканчивается протирочной головкой. После фильеры устанавливается устройство резки формуемого материала.

Сформованные гранулы имеют цилиндрическую форму с диаметром 1,0 — 20,0 мм. Торцы ломаные или плоские. Длина гранул произвольная или определяется параметрами работы устройства резки. Сочетание равномерной подачи пасты с небольшой длиной компрессионной зоны шнека обеспечивает эффективное формование с производительностью от 150 до 2500 кг/ч при мощностях привода от 3,0 до 22 кВт.


Питатели непрерывного действия

Производительность от 0, 2 до 16 м3

5.4Kb

  • Регулируемое объемное дозирование сыпучих материалов в технологическое оборудование в частности в смесители и грануляторы

В частности, предлагаемое оборудование может использоваться для гранулирования следующих материалов:

Трепела , бентонитовой глины, глинистых смесей

Гидрокиси алюминия, фтористого алюминия

Торфогуминовых и минеральных удобрений

Пылей металлургических и литейных производств

Стекольных шихт, молотого стекла

Пербората натрия, триполифосфата натрия

Тонкомолотых руд, золы уноса, золошлаков

Красителей, окислов свинца, кадмия, цинка

Синтетических моющих средств

Химических средств защиты растений

Сорбентов и носителей катализаторов

Перкарбоната натрия соды

Масс сварочных электродов, флюсов

Строительных смесей, керамических масс

Ферритовых порошков, графита

Мела, торфа, спиртовой барды

Техногенных отходов

Пищевых порошков, экспресс дрожжей

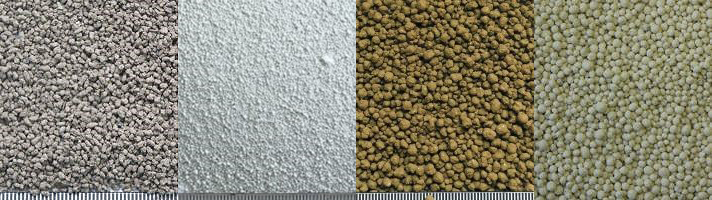

Гранулирование

Гранулирование

Фасмука

15.9Kb

Гранулирование

Барда спиртовая

Сульфат калия

Фосмука

Окись цинка

Глина бентонитовая

Предлагаются услуги по проверке возможности гранулирования, выбору способа и оборудования для гранулирования материалов Заказчика.

Предлагаются результаты экспериментальных работ по гранулированию широкого класса продуктов.

Перечень отчетов по экспериментальным работам и лабораторного оборудования - в разделе «НАУКА, РАЗРАБОТКИ» - «Лаборатория»
