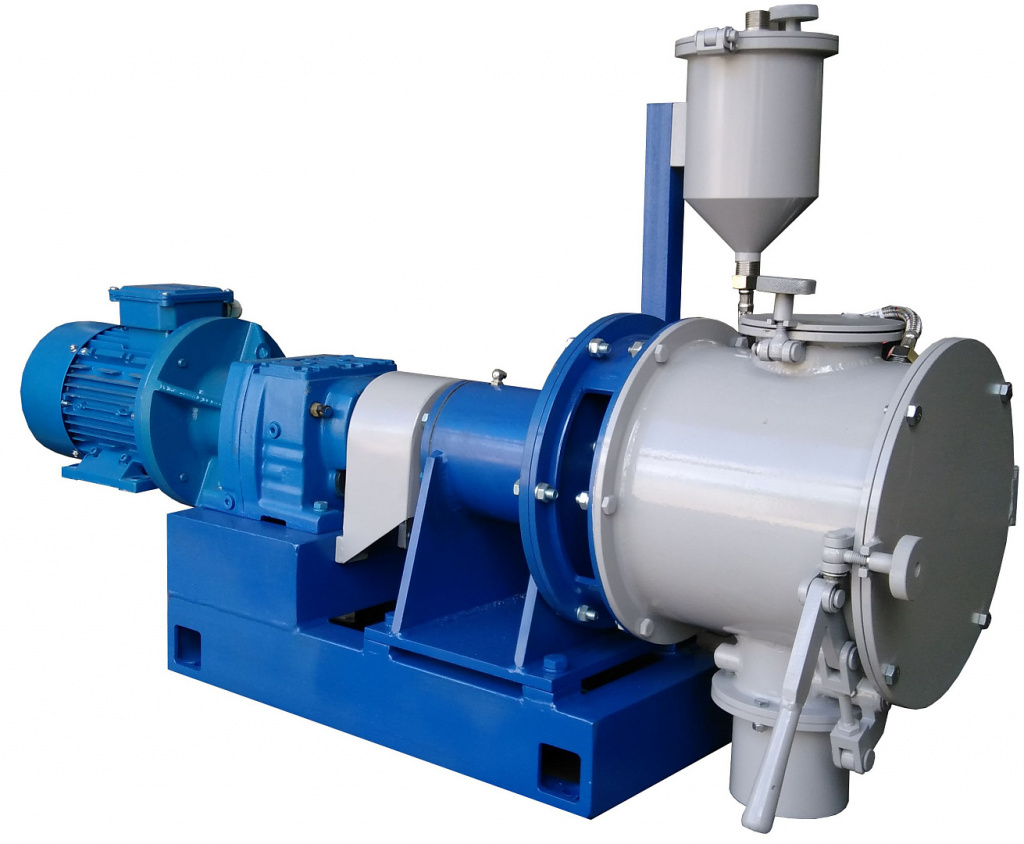

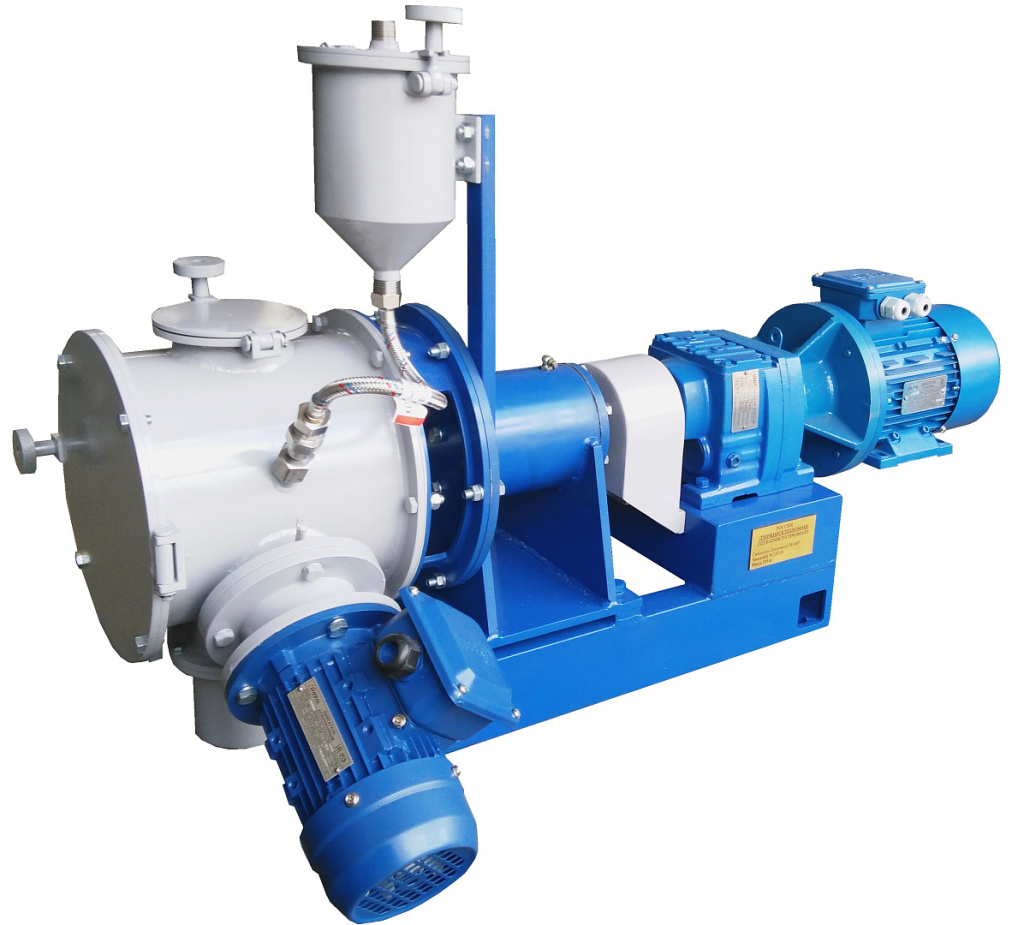

Гранулятор - смеситель РП-007

Назначение: для отработки технологий смешивания и гранулирования в периодическом режиме. Перерабатываемые материалы: сыпучие продукты и жидкое связующее.

Продолжительность процесса 1-10 мин, в зависимости от свойств сырья и требований к готовому продукту.

Режим работы: периодический. Разовая загрузка: 1- 3 л

Установленная мощность 1,68 кВт, Масса- 105 кг. Длина, ширина, высота, мм : 950 ,580, 400

Исполнение: материал, соприкасающийся с продуктом сталь нержавеющая 12Х18Н10Т

Состав смесителя – гранулятора

1.Рама Сварная конструкция из стандартного профиля с площадками для камеры, привода ротора и подшипникового узла ротора.

2.Камера. Сварная обработанная конструкция. Корпус состоит из горизонтального полого цилиндра    внутренним диаметром 210 мм и длиной 200 мм и двух торцевых стенок. На корпусе расположены:    штуцера для подачи выгрузки продукта форсунка для подачи жидкости и смесительная ножевая головка.

3.Ротор. Соосно корпусу установлен консольный ротор.             На роторе установлены смесительные плуги и лопасти.

Уплотнение   вала в торцевых стеках корпуса осуществляется с помощью сальников.

4.Привод   ротора – мотор редуктор и частотный преобразователь для плавной регулировки частоты вращения ротора. Номинальная мощность 1,5 кВт.

Частота вращения ротора до 360 об / мин.

5. Смесительная ножевая головка - для интенсивного перемешивания.

Привод вращения электродвигатель 0,18 кВт ;1400 об /мин.

6. Клапан для выгрузки - открывается вручную с помощью рычага.

7. Пульт управления – отдельный шкаф предназначен для включения и выключения приводов смесителя – гранулятора и регулирования скорости вращения ротора.

Дисплей частотного преобразователя вынесен на лицевую панель шкафа.

8. Техническая документация.

В комплект передаваемой документации входит:

Установочный чертеж, инструкция по эксплуатации, паспорт, паспорта на комплектующие изделия, чертежи на изнашивающийся   смесительный инструмент.

ОПЦИЯ - емкость для передавливания связующей жидкости на форсунку.
