Гранулятор-смеситель ТЛ-020

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Назначение: для отработки технологий  смешивания  и гранулирования в  периодическом режиме. Перерабатываемые материалы:  сыпучие материалы и жидкое связующее.

Номинальное напряжение сети,  В,/Гц	380/50
Установленная мощность,  кВт	1,12
Разовая загрузка, л  не более	5,0
Диаметр  камеры, мм	200
Частота вращения камеры ,об/мин	75
Частота вращения ротора об/мин	0-2800
Масса, кг.	120
Габариты (длина, ширина, высота) , мм	600х500х 870

Исполнение: все узлы и детали, соприкасающиеся с продуктом  из нержавеющей  стали 12Х18Н10Т  Кожухи, рама, узлы вне камеры из стали углеродистой. Степень защиты электродвигателей IP 54.

Климатическое исполнение и категория размещения УХЛ-4.

Комплект поставки: смеситель – гранулятор, пульт управления , ЗИП, документация.

Состав смесителя – гранулятора.

Рама  - сварная конструкция из стандартного профиля. На раме установлены:   привод вращения камеры,  направляющие движения платформы.  Рама  закрыта панелями.

Камера – сварная обработанная на станке конструкция - из нержавеющей стали. Камера  быстросъемная. Камера  устанавливается на планшайбе  и крепится на ней с помощью  специального замка.

Привод камеры – мотор –редуктор.

Крышка камеры - сварная  обработанная конструкция из нержавеющей  стали. Крышка крепится к поднимающейся платформе Уплотнение крышки по камере - профиль резиновый «Р».

Платформа установлена на  центральной опорной и одной вспомогательной стойке в  двух направляющих.  На платформе установлены: крышка камеры, нож для очистки борта камеры,  ротор с подшипниковым узлом, привод ротора, кожух клиноременной передачи, лючок,  штуцер для введения связующей жидкости  со   сливной трубкой.

Привод перемещения платформы: штурвал, червячный редуктор, шестерня и зубчатая, рейка.

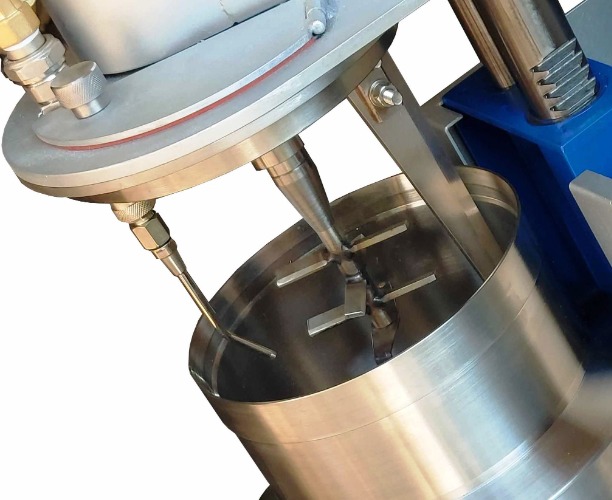

Ротор - вал  в подшипниковом узле со сменным  смесительным инструментом. Нижняя пара лопастей имеет  специальный профиль и вставку из сплава ВК.

Привод ротора - двигатель асинхронный, клиноременная передача и частотный преобразователь

Нож очистки борта камеры  - сборная  конструкция из нержавеющей стали. Положение ножа относительно камеры регулируется.

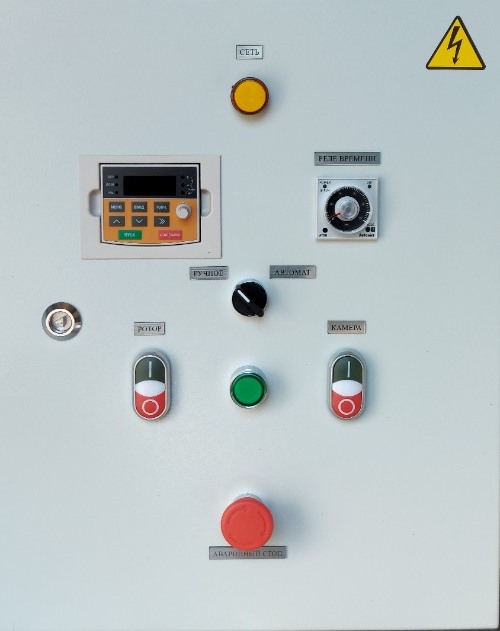

Пульт для управления работой смесителя – гранулятора в ручном и полуавтоматическом режиме. Шкаф IP 54  с кнопками  включения и выключения  привода камеры, привода ротора и  кнопкой аварийного выключения. Продолжительность  цикла смешивания (гранулирования)   задается  реле времени. При  наличии опции, включение в работу ротора и открывание клапана подачи  жидкости  происходит одновременно.

ЗИП: шприц дозировочный для введения жидкости объемом 150 мл.

Документация: сертификат соответствия, паспорт, паспорта на комплектующие изделия, инструкция по эксплуатации, инструкция по эксплуатации на частотный преобразователь, схемы электрических соединений и подключений.

Гарантии – 12 месяцев после начала эксплуатации, но не более 18 месяцев после поставки.

ОПЦИЯ: по отдельной договоренности  смеситель-гранулятор  может быть укомплектован емкостью для  выпуска связующей жидкости с отсечным электромагнитным клапаном, управляемым в ручном и  полуавтоматическом режиме.
