Измельчитель Р-150
Назначение: измельчение сухих зернистых материалов в непрерывном процессе при непрерывном и порционном дозировании.
Применение - подготовка сырья перед гранулированием.
Перерабатываемые материалы от твердо-хрупких до средне твердых, в частности: удобрения, шлаки, кокс, соль, комбикорма, уголь трепел, бентонит, графит, керамика.
Производительность до 250 л/ч в зависимости от свойств сырья и требований к конечному продукту. Размер частиц на входе до 8,0 мм. Твердость измельчаемого материала не более 5 ед. по Моосу. Степень измельчения - регулируемая. Размер частиц после измельчения 30-300 мкм. Регулирование степени измельчения осуществляется за счет изменения кольцевого зазора между зубьями ротора и статора и частоты вращения ротора.
Мощность 1,5 кВт, Масса 50 кг
Габариты длина, ширина, высота – 575, 400, 215 мм
Исполнение: материал, контактирующий с продуктом - по согласованию. Ротор и статор из стали 20Х13 или 30Х13 с закалкой или по согласованию.
Комплектность:
1.Измельчитель 2.Пульт управления 3. Документация
Состав измельчителя.
1. Корпус. Сварная обработанная на станке конструкция. Корпус закреплен на фланце двигателя. Внутри корпуса размещены ротор и статор. В центре крышки расположена приемная воронка «штуцер» для загрузки сырья, а в нижней части корпуса - штуцер для выгрузки готового продукта.
2. Ротор - конструкция, состоящая из диска с зубьями, расположенными по концентрическим окружностям. Ротор закреплен на валу электродвигателя. Уплотнение между валом и корпусом осуществляется с помощью лабиринта и подаваемого в него сжатого воздуха. Зубья ротора расположены между зубьями статора с регулируемым зазором.
3. Статор - конструкция, состоящая из диска с зубьями, расположенными по концентрическим окружностям. Зубья статора расположены между зубьями ротора. Статор закреплен на крышке корпуса - с внутренней стороны.
4. Привод ротора - двигатель асинхронный 3000 об/мин. Для плавной регулировки частоты вращения ротора поставляется частотный преобразователь, входящий в состав пульта управления.
5. Пульт управления предназначен для включения и выключения привода и регулирования частоты вращения ротора в диапазоне от 300 до 3000 об/мин.

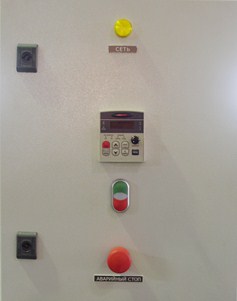

Пульт управления – отдельный шкаф с кнопкой включения и выключения, аварийной стоповой кнопкой, пусковой электроаппаратурой и частотным преобразователем.
6. Техническая документация. В комплект передаваемой документации входит, инструкция по эксплуатации, паспорт, паспорта на комплектующие изделия, схемы электрические соединений и подключения, сертификат соответствия ГОСТ – Р.
Подвод электропитания к пульту управления и от пульта управления электрораспределительной коробке смесителя - гранулятора осуществляет Заказчик.
